Жалюзи алюминиевые аппаратов воздушного охлаждения

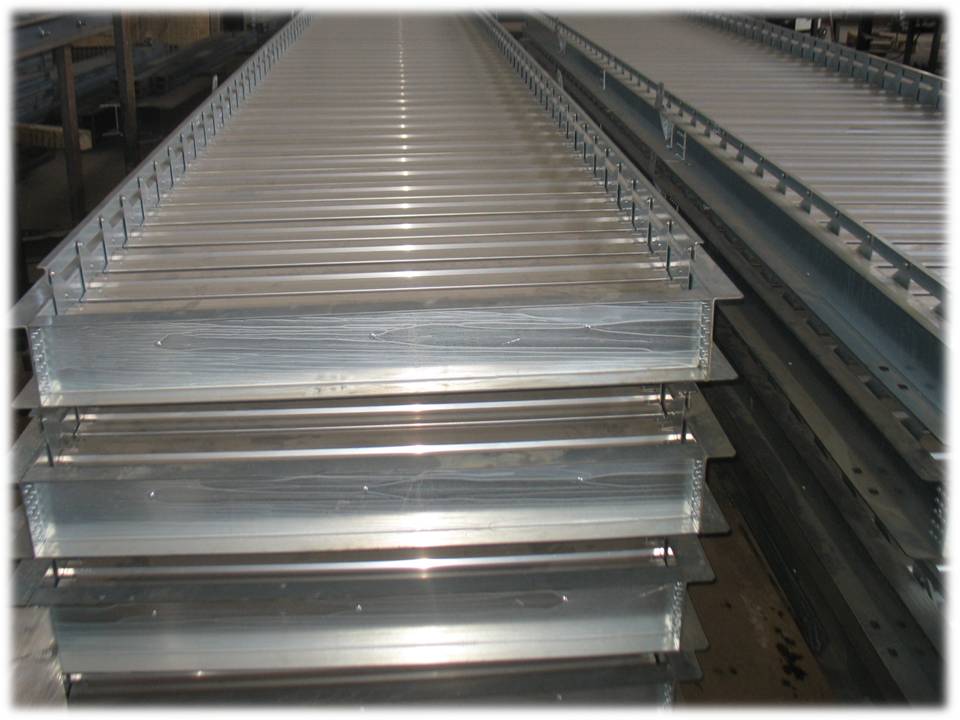

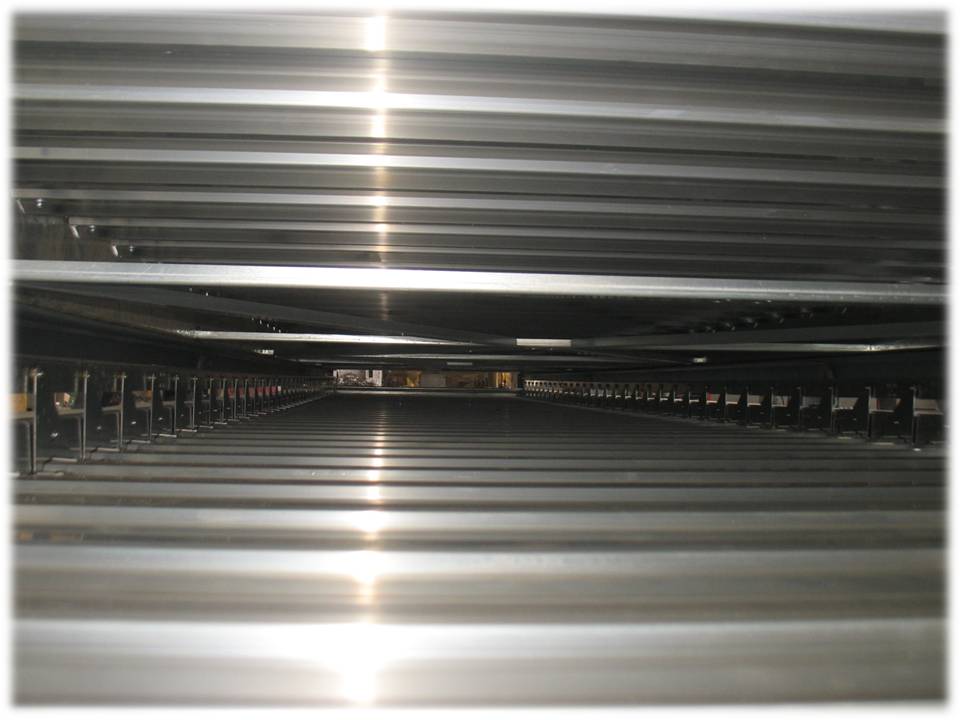

   Наша компания на собственной производственной площадке проектирует, изготавливает и поставляет устройства жалюзийные (жалюзи) типа LD по ТУ 3619-001-38147533-2014 с лопатками из экструдированного алюминиевого профиля для аппаратов воздушного охлаждения типов АВМГ(В), АВГ, 1АВГ, 2АВГ, АВЗ, 1АВЗ, АВЗ-Д, АВГ-В, АВГ-ВВ, АВГ-БМ, 2АВГ-75, АВГБ, АВГ-160, АВГ-320 и др.

  • предложена принципиально новая конструкция алюминиевых жалюзийных устройств для аппаратов воздушного охлаждения;
  • разработаны и согласованы технические условия ТУ 3619-001-38147533-2014;
  • проведены приемочные испытания устройств жалюзийных;
  • получен сертификат соответствия требованиям нормативных документов ГОСТ Р 51364-99 и ГОСТ Р ИСО 13706-2011. Серийный выпуск.



Тип АВО  Габаритные размеры, мм  Материал лопаток  Материал каркаса
 и элементов
 управления

 АВМГ, АВМВ  1450х1380х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВГ, 1АВГ, 2АВГ 3800(7800)х1380х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВГ-В, АВГ-ВВ 3800(7800)х1380х200   экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВЗД, 2АВЗД 3800(7800)х1380х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВЗ,1АВЗ  5800х1380х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВГ-БМ, АВГБ  3800(7800)х3000х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВГ-БМР  3800(7800)х3000х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 2АВГ-75, 2АВГ-100  11800х2000х200  экструд. алюминий оцинкованная сталь,
горячее цинкование
 АВГ-160, АВГ-160Р  7800х2000х200 экструд. алюминий  оцинкованная сталь,
горячее цинкование
 АВГ-320  11800х2000х200  экструд. алюминий оцинкованная сталь,
горячее цинкование

   Легкость конструкции, надежность стальных корпусов и элементов вращения, аэродинамика изогнутых алюминиевых профилей и низкая себестоимость конструкции, позволит Вам быть абсолютно уверенными в правильности выбора наших алюминиевых жалюзи.

Область применения

   Устройства жалюзийные предназначены для удержания и направления воздушного потока при создании вентиляторами искусственной тяги в типовых аппаратах воздушного охлаждения предприятий энергетической, теплоэнергетической, нефтеперерабатывающей, нефтехимической, химической, металлургической и других отраслях промышленности. Температурные режимы применения от минус 60 °С до плюс 150 °С.

  Все опорные элементы конструкции оцинкованы методом горячего цинкования и имеют монтажную маркировку, нанесенную с внутренней стороны изделий.

Технические характеристики жалюзи для аппаратов воздушного охлаждения

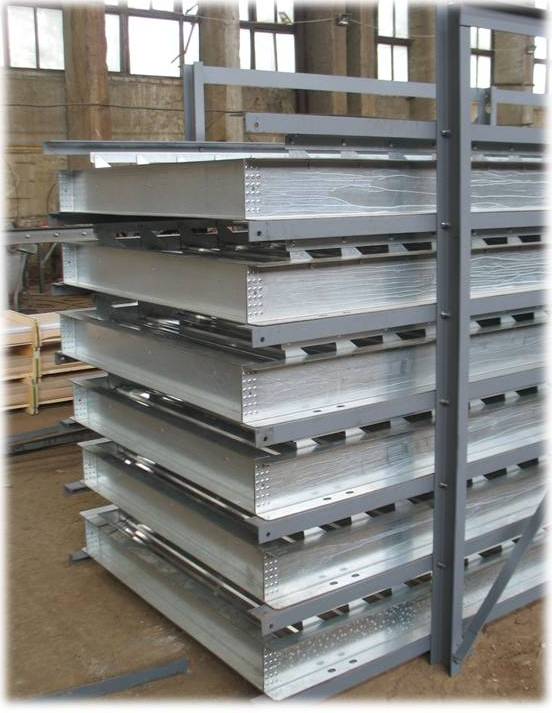

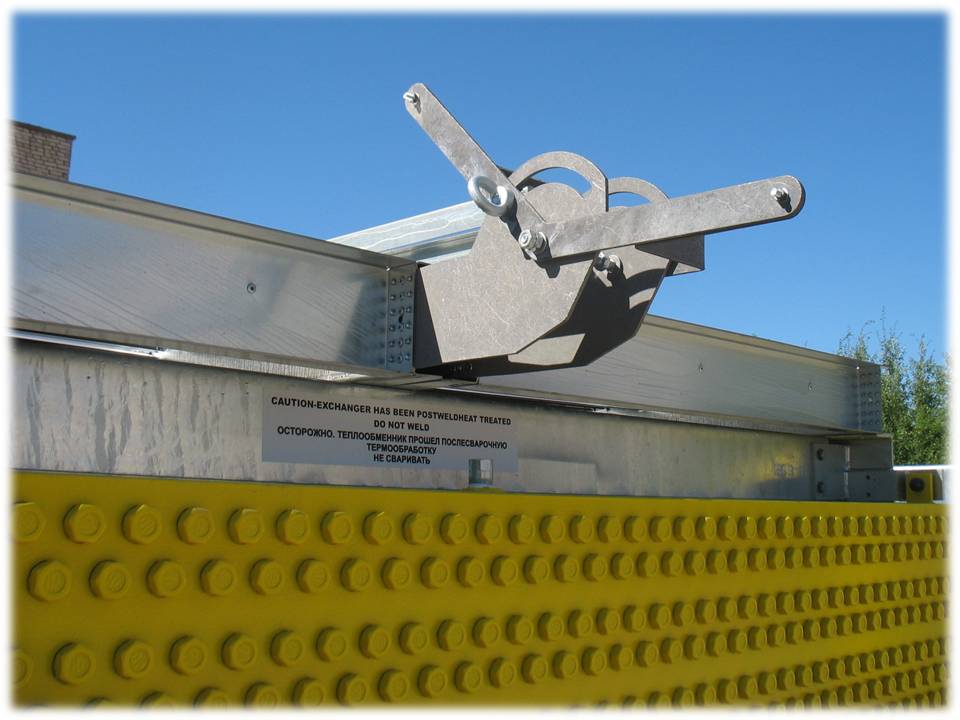

   В общем случае, устройства жалюзийные поставляются в отдельных упаковках и устанавливаются на АВО на месте основного монтажа. В практике, также ведется и предварительная установка жалюзи на каркасы блочно-модульных АВО, при этом поставка идет в составе АВО на место основного монтажа.

   Срок службы устройств жалюзийных с алюминиевыми лопатками – 20 лет.

   Гарантийный срок – 24 месяца с момента отгрузки, при условии соблюдения Заказчиком всех правил транспортирования и хранения.

Комплект сопроводительных документов, в общем случае, включает в себя:

  • удостоверение о качестве изделия;
  • руководство по монтажу и эксплуатации (РЭ);
  • декларация соответствия ГОСТ Р;
  • сертификаты на материалы и комплектующие;
  • комплект монтажных чертежей.
